钢格板踏步结构形式和尺寸

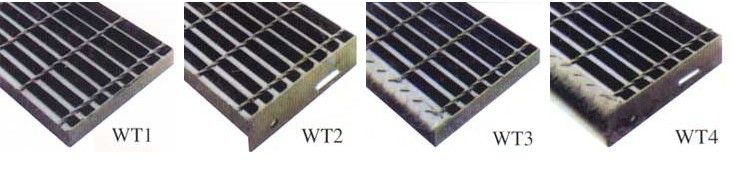

踏步板的型式
|
型式
|
结构特点
|
|
T1
|
用于焊接安装，两端边板采用与承载扁钢相同的扁钢包边，没有前护板
|
| T2 |
用于螺栓安装，两端边板采用65*5的扁钢包边并开孔，没有前护板
|
|
T3
|
用于焊接安装，两端边板采用与承载扁钢相同的扁钢包边，有前护板
|
|
T4
|
用于螺栓安装，两端边板采用65*5的扁钢包边并开孔，有前护板
|
l 常用楼梯宽度为700mm，800mm，900mm；最小宽度为600mm, 最大宽度不宜大于1200mm。
l 对于担任通过的楼梯，其斜梁或护栏之间的宽度应不小于600mm;
l 相邻的上下两块楼梯踏步板的垂直投影的搭接部分应不小于10度

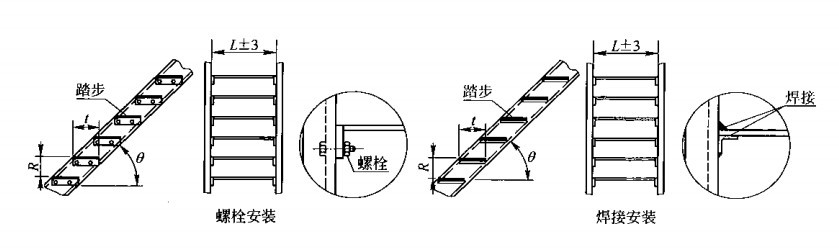

l 踏步板与梯梁的链接采用焊接或螺栓固定，见下图，采用螺栓固定式螺栓规格不得小于M10

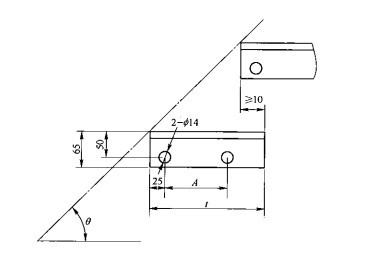

l 踏步板采用螺栓连接的端板尺寸，安装孔尺寸见图，安装孔也可选用高25*14的长圆孔，以便于安装
踏步板可采用热浸镀锌或涂防锈漆等表面处理后出厂
|
